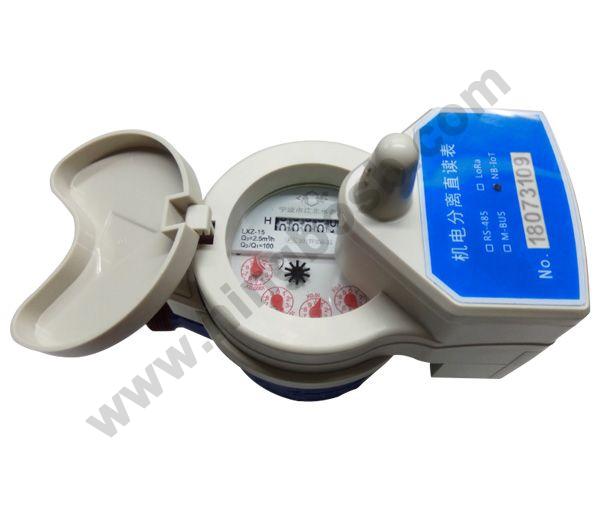

一、水表簡介

　　NB-IOT水表是基于NB-IOT窄帶蜂窩技術無線通訊的低功耗無線遠傳水表，水表的讀數采用光電直讀技術直接判斷水表字輪的位置，是基于光電技術和微電子技術的一種“位置識別”技術，從而讀取字輪讀數，與傳統脈沖水表相比，采用分體式設計，電子單元安裝在獨立的全密封腔體內，防水性能達到IP68等級，不會受到光線干擾等問題，不改變傳統濕式水表結構，不影響傳統濕式水表計量精度及靈敏度，它可將讀數誤差降低至零，水表檢定周期到期后只需更換水表基表，電子單元能繼續使用。是自動抄表系統中機電轉換零誤差的電子遠傳水表，且采用微功耗設計，編碼校驗技術，具有靈敏度高，抗干擾能力強，傳輸距離遠等特點。

　　NB-IOT水表采用旋翼濕式計量結構，具有計量精度高、始動流量小、抄表方便、外型美觀、安全衛生、壽命長等特點。

　　NB-IOT水表配合智能抄表系統軟件，完成智能抄讀小區的水表數據，并實現與結算中心連網數據共享。

1、水表特點

　　采用分體式設計，安裝及維護更加簡單方便，水表檢定周期到期后只需更換水表基表；

　　直接讀取字輪數據，與傳統的遠傳表相比，不改變傳統濕式表結構，它可將讀數誤差降低至零；

　　采用先進的數據編碼及校驗技術，通訊可靠性高；

　　采用旋翼式計量結構，計量精度高、抄表方便、外型美觀；

　　符合《電子遠傳水表》（CJ/T 224-2012）標準；

　　符合《住宅遠傳抄表系統 數據專線傳輸》（JG /T 162-2009）標準；

　　滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求；

　　與上位機系統相結合，建立遠程自動抄表管理系統，真正實現抄表、監控自動化；

　　水表數據周期上報

　　水表可以根據用戶實際使用情況通過NB-IOT平臺網絡設置每時、日、月周期上報，上報的數據包含表累計用水量，電池容量，表狀態，表上報周期；

　　維護方便

　　機電同步傳感器與基表采用分體式安裝，互換性好，電池獨立封裝，方便更換電池；

　　機械讀數方便

　　表采用獨立功能指針，安裝機電同步傳感器后，不影響任何讀數；

　　信號穩定

　　采用NB-IOT基站聯網，通過核心網與機電同步傳感器建立網絡保證信號穩定。

2、技術參數

NB-IOT水表性能參數表

頻段	800Mhz、900Mhz
通訊模式	雙工 ，收發一體
輸出功率	＜23dBm
接收靈敏度	-136dBm
發射電流	＜250mA
接收電流	＜80mA
休眠電流	≤0.8uA
可視距離	＞20Km
模塊工作溫度	-20℃~+70℃
電池容量	8700mAh
使用年限	1天上傳1次模式 ：約6年

NB-IOT水表流量參數表

型號	公稱口徑DN	量程比	計量等級	過載流量Q4	常用流量Q3	分界流量Q2	最小流量Q1	最小讀數	最大讀數
				m3/h				m3
LXZ-15	15	Q3/Q1=80Q3/Q1=100	2級	3.125	2.5	0.050	0.03125	0.00005	99999
						0.040	0.025
LXZ-20	20			5	4	0.080	0.05	0.00005	99999
						0.064	0.04
LXZ-25	25			7.875	6.3	0.126	0.07875	0.00005	99999
						0.101	0.063

　　過載流量（Q4）— 要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；

　　常用流量（Q3）— 額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；

　　分界流量（Q2）— 出現在常用流量Q3和最小流量Q1之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；

　　最小流量（Q1）— 要求水表的示值符合最大允許誤差的最低流量。

　　示值誤差:在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%，水溫超過30℃時，水表在高區的最大允許誤差為±3%，低區仍為±5%。

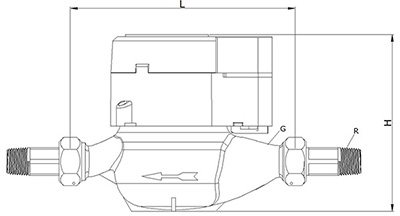

3、安裝尺寸圖

口徑	長L	寬B	高H	連接螺紋
mm				D
DN15	165	96	120	G3/4
DN20	195	96	120	G1
DN25	225	104	127	G1 1/4B

4、安裝使用與維護方法

　　選擇水表的口徑，應根據安裝地點的流量大小而定；

　　安裝位置要避免暴曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表。冰凍期間，除將水表和水管包扎外，不用時把水表進水端閥門關閉，出水端放水閥和水龍頭打開，可防止水表因冰凍膨脹損壞，建議安裝在專用水表箱內；

　　水表應水平安裝，字面朝上，箭頭方向與水流方向相同；

　　新裝管道務必把管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝水表，以免造成水表故障；

　　為了計量準確，水龍頭應高于水表；

　　若水表裝在鍋爐進水管處，應防止熱水回流燙壞水表；

　　水表不應直接與管道連接，水表與管道間應通過接管，密封墊圈，連接螺母連接拆裝水表時，切不可用力硬板，以免扭壞表殼；

　　應避免水表承受由管道和管件造成的過度應力。必要時，應將水表安裝在底座或托架上；

　　水表前后應安裝閥門，方便檢修和更換；

　　無線水表不要安裝到金屬材質的水表箱內，避免信號屏蔽。

二、NB-IOT窄帶蜂窩技術優勢

　　功耗低

　　深覆蓋20db+增益(與2g相比多穿透一堵墻)

　　低成本，多鏈接(表直接上報數據至基站，無需中間設備轉換)

　　安全性(采用云平臺管理保障客戶數據的安全)

　　網絡可靠性(采用專用網絡保障網絡持續穩定運營)

　　重用現有蜂窩網絡(更快部署時間，更低成本)

　　全球統一標準漫游

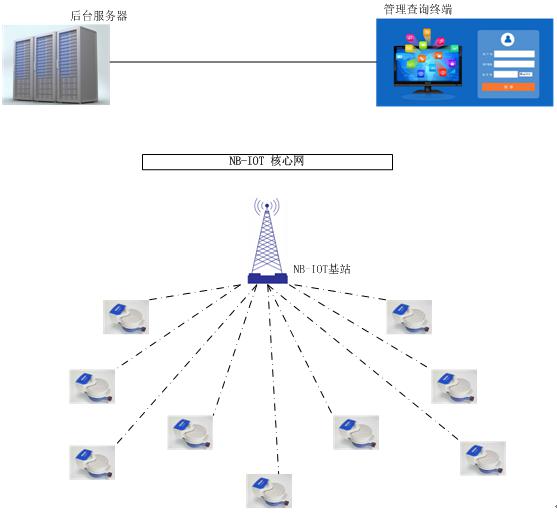

三、NB-IOT物聯網遠傳水表組網拓撲圖
