一、產品簡介

　　Lora無線智能遠傳水表（以下簡稱Lora水表）是我司針對供水公司智能化管理的實際需要研制的一款便于遠程抄表及控制的遠傳水表。它通過微功率免申請計量頻段（433、868、915MHz）與集中器進行通信，由集中器統一通過GPRS模塊與主站通信將數據上傳到主站，實現水表的全自動遠程抄表。

　　Lora水表采用旋翼濕式或可拆卸螺翼式計量結構，具有計量精度高、始動流量小、抄表方便、外型美觀、安全衛生、抗干擾能力強，傳輸距離較遠等特點。

1、主要特點

小口徑水表采用旋翼式計量結構，大口徑水表采用可拆卸螺翼式計量結構，計量精度高、抄表方便、外型美觀；

符合《電子遠傳水表》（CJ/T 224-2012）標準；

符合《住宅遠傳抄表系統 數據專線傳輸》（JG /T 162-2009）標準；

滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平；

維護方便

無線模塊與基表采用分體式安裝，互換性好，電池獨立封裝，方便更換電池；

系統采用可靠的網絡拓撲結構；

路由器網絡級數為8級，最多可容納1024個節點；

2、技術參數

項目	參數
工作電壓	3.6V
靜態工作電流	≤0.8uA
頻段	433、868、915MHz
無線調制方式	Lora
輸出功率	＜23dBm
接收靈敏度	-135dBm
傳輸距離	1000m（直線無障礙）
模塊工作溫度	-20℃~+70℃
電池使用年限	約6年

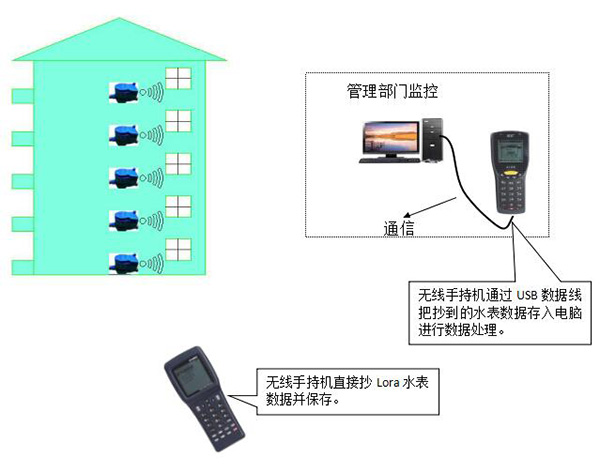

3、半自動組網拓撲圖

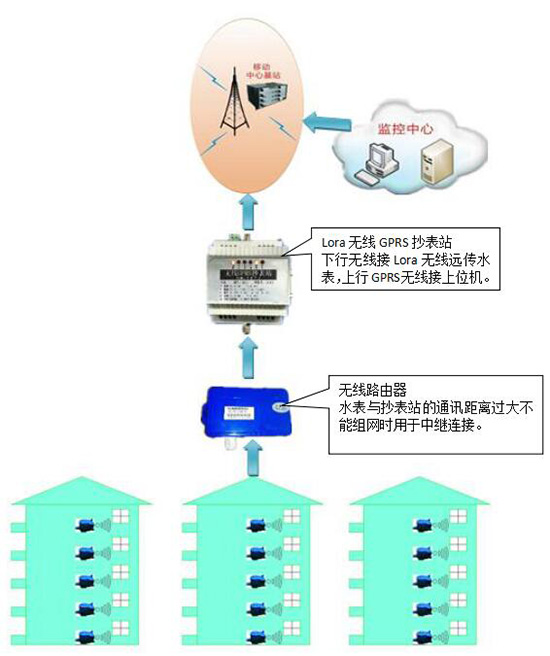

4、全自動組網拓撲圖

二、計量參數

型號	公稱口徑 DN	量程比 Q3/Q1	計量等級	過載流量 Q4	常用流量 Q3	分界流量 Q2	最小流量 Q1	最小讀數	最大讀數
	mm			m3/h				m3
LXS-15E	15	R80	2級	3.125	2.500	0.050	0.03125	0.00005	99999
		R100				0.040	0.025
LXS-2E	20	R80		5.000	4.000	0.080	0.050	0.00005	99999
		R100				0.064	0.040
LXS-25E	25	R80		7.875	6.300	0.126	0.07875	0.00005	99999
		R100				0.101	0.063
LXS-32E	32	R80		12.500	10.000	0.200	0.125	0.00005	99999
		R100				0.160	0.100
LXS-40E	40	R80		20.000	16.000	0.320	0.200	0.00005	99999
		R100				0.256	0.160
LXS-50E	50	R80		31.250	25.000	0.050	0.3125	0.00005	99999
		R100				0.400	0.250

　　過載流量（Q4）— 要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；

　　常用流量（Q3）— 額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；

　　分界流量（Q2）— 出現在常用流量Q3和最小流量Q1之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；

　　最小流量（Q1）— 要求水表的示值符合最大允許誤差的最低流量。

　　示值誤差:在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%，水溫超過30℃時，水表在高區的最大允許誤差為±3%，低區仍為±5%。

三、安裝使用與維護方法

　　選擇水表的口徑，應根據安裝地點的流量大小而定；

　　安裝位置要避免暴曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表。冰凍期間，除將水表和水管包扎外，不用時把水表進水端閥門關閉，出水端放水閥和水龍頭打開，可防止水表因冰凍膨脹損壞，建議安裝在專用水表箱內；

　　水表應水平安裝，字面朝上，箭頭方向與水流方向相同；

　　新裝管道務必把管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝水表，以免造成水表故障；

　　為了計量準確，水龍頭應高于水表；

　　若水表裝在鍋爐進水管處，應防止熱水回流燙壞水表；

　　水表不應直接與管道連接，水表與管道間應通過接管，密封墊圈，連接螺母連接拆裝水表時，切不可用力硬板，以免扭壞表殼；

　　應避免水表承受由管道和管件造成的過度應力。必要時，應將水表安裝在底座或托架上；

　　水表前后應安裝閥門，方便檢修和更換；

　　無線水表不要安裝到金屬材質的水表箱內，避免信號屏蔽。
